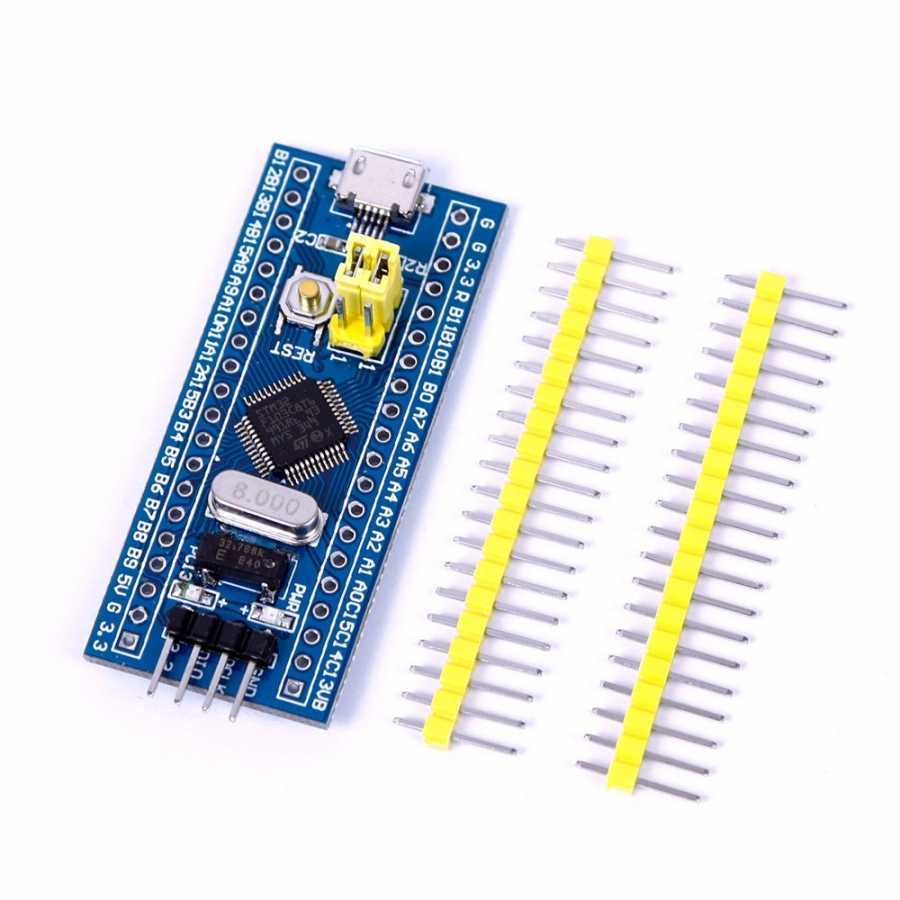

STM32F103C8T6 Mini Geliştirme Kartı

Mini Geliştirme Kartı, STM32F103C8T6 entegresi kullanan Arduino Nano baz alınarak üretilen bir geliştirme kartıdır. Giriş çıkışları tamamen aynıdır, bu sebeble Arduino Nano için üretilen Shield ve benzeri ürünleri bu geliştirme kartı ile  kullanabilirsiniz.

SWD simulasyon debug indirme arayüzü ile basitçe debug yapabilirsiniz. Micro USB arayüzü sayesinde kart ile haberleşme sağlayabilirsiniz. RTC kristali Epson marka kolay ve stabildir. Hedaer pinler fabrika çıkışı lehimlenmemiş olarak ürünle birlikte verilir. Deryeliyici olarak Keil ve IAR kullanılabilir. J-Link veya USART1 prosedürü kullanılabilir.

STM32F103C8T6 Mini Geliştirme Kartı Teknik Özellikleri

• STM32F103C8T6 Entegresi Kullanır
• Paket tipi: LQFP
• Pin sayısı: 48
• İişlemci: Cortex-M3
• Çalışma Frekansı: 72MHz
• Depolama Kaynakları: 64K Byte Flash, 20KByte SRAM
• Arayüz Kaynakları: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports
• Analog-digital çevirim: 2x ADC (12-bit / 16-kanal)
• Timers: 3 genel timer ve 1 advanced timer
• Debug Download: Support JTAG / SWD debug interface to download, support for IAP
• RT9193: 3.3V regulator chip,  300mA maksimum çıkış voltajı
