12N65L
12N65L MOSFET Ürün Açıklaması
12N65L MOSFET, yüksek gerilim ve güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmış N-Kanal 650V güç MOSFET modelidir. UTC (Unisonic Technologies) tarafından geliştirilen 12N65L, özellikle yüksek verimli anahtarlamalı güç kaynakları (SMPS), inverterler, güç dönüştürücüler ve endüstriyel elektronik devrelerde güvenilir anahtarlama performansı sunmak amacıyla kullanılır.
650V Drain-Source gerilim dayanımı ve 12A sürekli drain akımı sayesinde yüksek gerilimli güç elektroniği uygulamalarında tercih edilen 12N65L, düşük iletim kayıpları ve hızlı anahtarlama özellikleriyle öne çıkar. RDS(on) değeri maksimum 0,85Ω seviyesindedir ve 10V gate-source geriliminde 6A drain akımı koşulunda belirtilmiştir. Düşük gate charge yapısı, anahtarlama performansının iyileştirilmesine katkı sağlar.

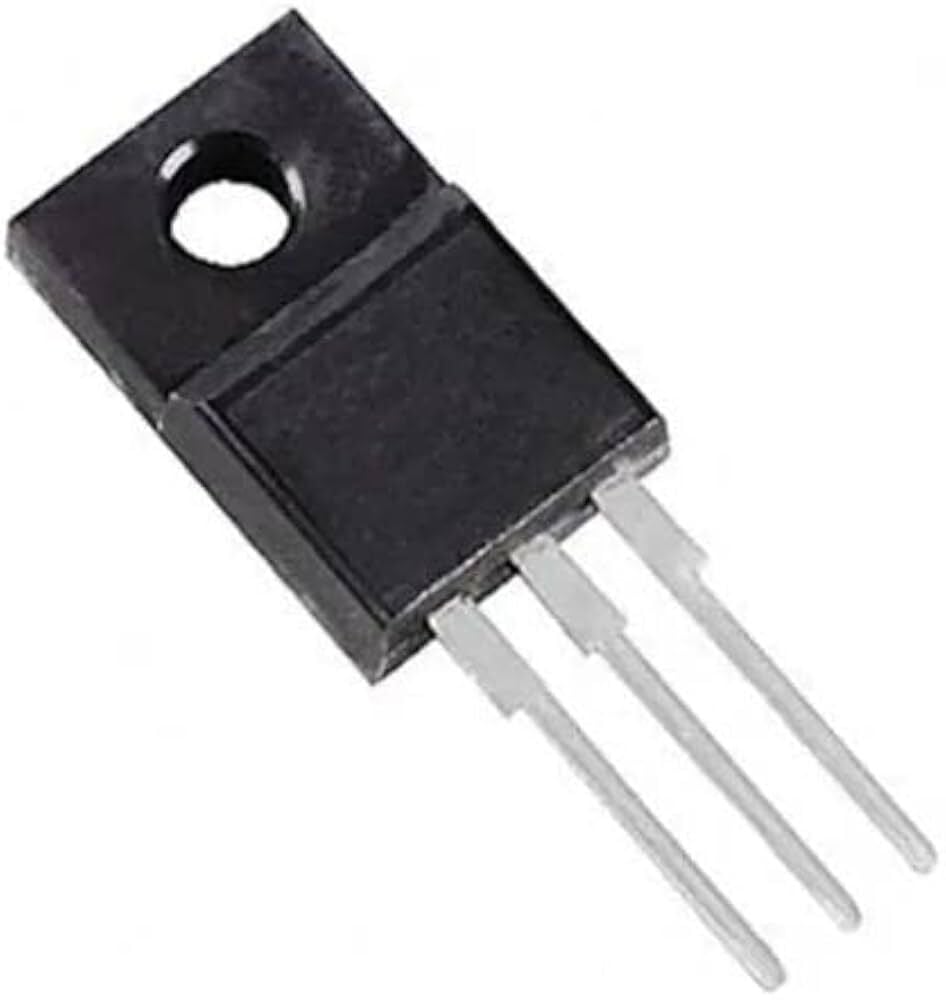

12N65L serisi; TO-220, TO-220F, TO-220F1, TO-220F2, TO-262 ve TO-263 gibi farklı kılıf seçenekleriyle sunulabilmektedir. Ürün kodunun sonundaki kılıf bilgisinin kontrol edilmesi, mevcut devre veya PCB ile uyumluluk açısından önemlidir. Pin dizilimi genel olarak 1-Gate, 2-Drain, 3-Source (G-D-S) şeklindedir.
Teknik Özellikler
- Ürün Kodu: 12N65L
- Ürün Tipi: Güç MOSFET
- Üretici: UTC / Unisonic Technologies
- Kanal Tipi: N-Kanal
- Drain-Source Gerilimi (VDSS): 650V
- Sürekli Drain Akımı (ID): 12A
- RDS(on): Maks. 0,85Ω @ VGS = 10V, ID = 6A
- Gate-Source Gerilimi: ±30V
- Gate Threshold Voltage: 2–4V
- Toplam Gate Charge: Tipik 42 nC / Maks. 54 nC
- Hızlı Anahtarlama Özelliği
- Avalanche Enerjisi Belirlenmiş
- Yüksek dv/dt Dayanımı
- Pin Dizilimi: G – D – S
- Kılıf Seçenekleri: TO-220 / TO-220F / TO-220F1 / TO-220F2 / TO-262 / TO-263 ve diğer seçenekler
Kullanım Alanları
- Anahtarlamalı güç kaynakları (SMPS)
- AC/DC güç kaynakları
- DC/DC dönüştürücüler
- İnverter devreleri
- Güç dönüştürücüler
- LED sürücü devreleri
- Endüstriyel güç elektroniği
- Motor kontrol devreleri
- Elektronik cihaz güç katları
- Güç kaynağı ve elektronik kart tamiri
