NTD5865NLT4G N-Kanal Güç MOSFET

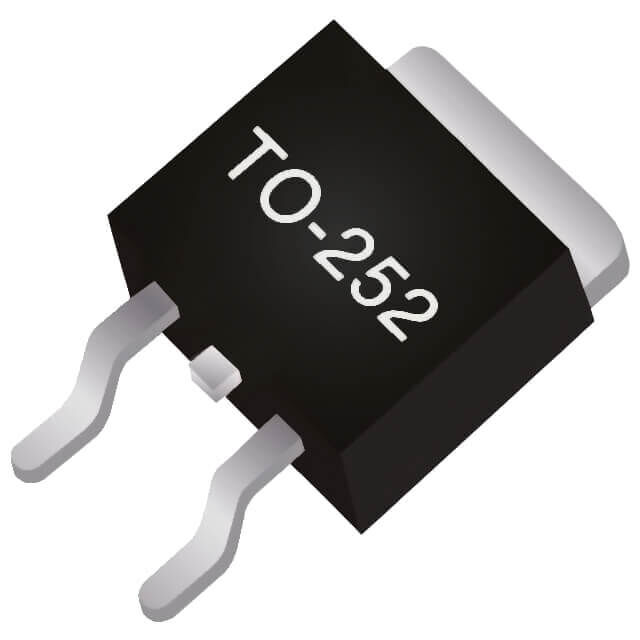

NTD5865NLT4G, onsemi tarafından üretilen, yüksek akım uygulamalarında kullanılmak üzere tasarlanmış N-kanal güç MOSFET modelidir. NTD5865NLT4G, 60 V drain-source gerilimi ve 46 A sürekli drain akımı kapasitesiyle güç elektroniği devrelerinde etkili anahtarlama performansı sunar. DPAK (TO-252) kılıf yapısına sahip olan NTD5865NLT4G, yüzey montajlı PCB tasarımlarına uygundur.

NTD5865NLT4G modelinin önemli avantajlarından biri düşük RDS(on) değeridir. Üretici verilerine göre RDS(on) değeri 10 V gate-source geriliminde maksimum 16 mΩ seviyesindedir. 4,5 V sürme geriliminde ise maksimum 19 mΩ olarak belirtilir. Bu özellik, NTD5865NLT4G kullanımında iletim kayıplarının azaltılmasına ve güç devresinin verimli çalışmasına katkı sağlar. Ayrıca düşük gate charge ve hızlı anahtarlama özellikleri, NTD5865NLT4G ürününü yüksek frekanslı güç kontrol uygulamaları için uygun hale getirir.

NTD5865NLT4G, DC-DC dönüştürücüler, güç kaynakları, motor sürücüleri, yük anahtarlama devreleri, batarya yönetimi ve çeşitli güç yönetimi uygulamalarında değerlendirilebilir. NTD5865NLT4G, 100% avalanche testinden geçirilmiş olup kurşunsuz ve halojensiz yapıdadır. Gate-source gerilimi sürekli çalışma için ±20 V seviyesine kadar desteklenir.

Teknik Özellikler

• Ürün kodu: NTD5865NLT4G

• Üretici: onsemi

• MOSFET tipi: N-kanal

• Drain-source gerilimi: 60 V

• Sürekli drain akımı: 46 A

• RDS(on): 16 mΩ @ 10 V, maksimum

• RDS(on): 19 mΩ @ 4,5 V, maksimum

• Gate-source gerilimi: ±20 V

• Gate charge: yaklaşık 29 nC @ 10 V

• Kılıf: DPAK / TO-252

• Montaj tipi: SMD

• Güç dağılımı: 71 W (Tc)

• Avalanche test: %100 test edilmiş

NTD5865NLT4G, kompakt DPAK kılıfı, yüksek akım kapasitesi ve düşük iletim direnci sayesinde güç elektroniği projelerinde tercih edilebilecek bir güç MOSFET çözümüdür. satın almadan önce devrenizdeki gerilim, akım, termal koşullar ve gate sürme seviyelerinin datasheet değerleriyle uyumlu olduğunun kontrol edilmesi önerilir. NTD5865NLT4G için teknik tasarım ve uygulama kararlarında üretici datasheet'i temel referans olarak kullanılmalıdır.
