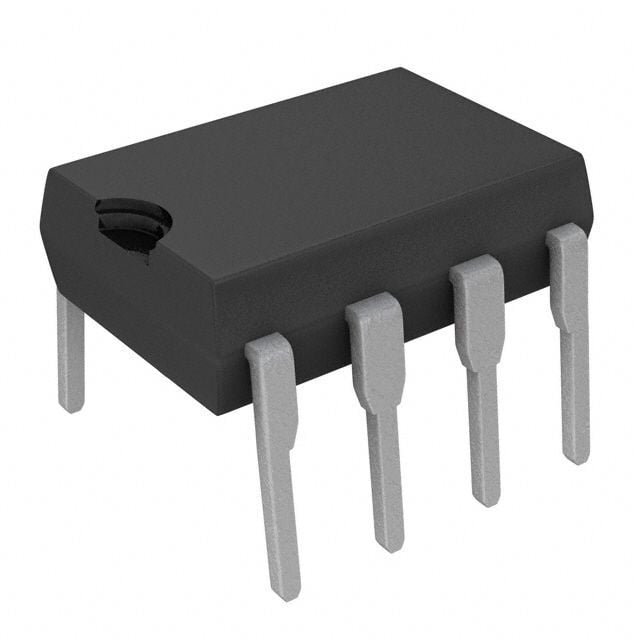

PCA82C250 DIP CAN Bus Transceiver temel olarak CAN (Controller Area Network) haberleşme sistemlerinde kullanılan bir transceiver entegresidir. Mikrodenetleyici ile CAN veri hattı arasında fiziksel bağlantıyı sağlar ve özellikle otomotiv ile endüstriyel uygulamalarda yaygın olarak kullanılır.

Başlıca Özellikleri:

• Besleme Voltajı: 4.5V – 5.5V
• Haberleşme Protokolü: High-Speed CAN
• Veri Hızı: 1 Mbit/s’ye kadar destek
• Kılıf Tipi: DIP-8
• Düşük elektromanyetik yayılım (EMI)
• Yüksek gürültü bağışıklığı
• ISO 11898 standardı ile uyumlu
• Diferansiyel veri haberleşme yapısı
• CAN kontrolcüleri ile tam uyumlu çalışma
• Düşük güç tüketimi
• Termal koruma desteği
• Kısa devre korumalı CAN çıkış yapısı
• Endüstriyel sıcaklık aralığında çalışma desteği

Kullanım Alanları:

• Otomotiv elektronik sistemleri
• ECU haberleşme kartları
• Endüstriyel otomasyon sistemleri
• PLC kontrol kartları
• Robotik projeler
• Mikrodenetleyici tabanlı CAN Bus uygulamaları
• Akıllı cihaz haberleşme sistemleri

Pin Yapısı:

1. TXD – Veri giriş pini
2. GND – Toprak
3. VCC – Besleme gerilimi
4. RXD – Veri çıkışı
5. VREF – Referans çıkışı
6. CANL – CAN düşük hattı
7. CANH – CAN yüksek hattı
8. RS – Eğilim / hız kontrol pini
